Dış Cephe Levhası
Dış Cephe Levhası
Dış Cephe Levhası

Dış Cephe Levhası

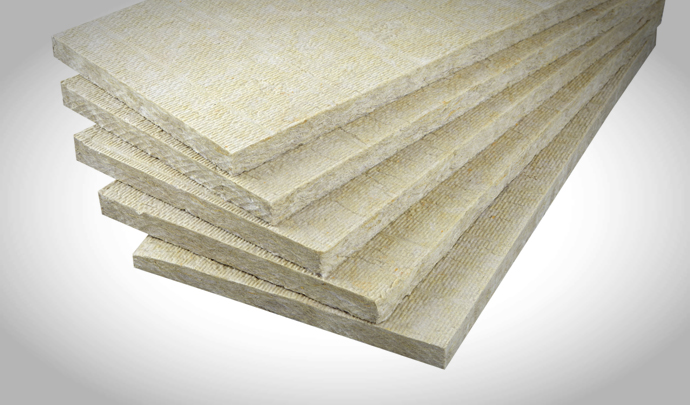

Her iki yüzeyi kaplamasız veya bir yüzeyi alüminyum folyo veya siyah camtülü kaplı taşyünü levha olup giydirme cephe sistemlerde, granit, mermer, alüminyum, cam vb. cephe kaplamalarının arkasında ısı, ses yalıtımı ve yangın güvenliği amacıyla kullanılan taşyünü levhadır.

Ürün Broşürünü İndir
En Yakın Bayiyi Bul

Uygulama Alanları

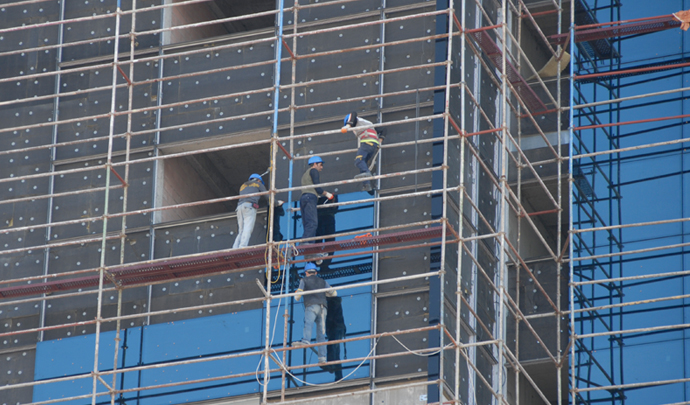

  • Levhalar, ankraj elemanları sayesinde cephedeki betonarme yüzeylere tespit edilen taşıyıcı profiller arasına yerleştirilebileceği gibi, dübeller vasıtasıyla cephe duvarına montajı da mümkündür.
  • Ayrıca hazır panel sistemlerde de, aynı levhalar cephe kaplamaları ile birlikte fabrikada panellere yerleştirildikten sonra şantiyede hazır olarak betonarme yüzeylere tespit edilir
  • Giydirme cephe sistemlerde kaplama malzemesi ile taşıyıcı konstrüksiyon arasında oluşan havalandırma boşluğu, bir yangın durumunda baca vazifesi göreceğinden, kullanılacak yalıtım malzemesinin taşyünü

Malzeme Güvenlik Formları

İZOCAM_SW_MSDS_TR

Teknik Özellikler

Özellikler Sembol Birim Tanım Tolerans Standart
Malzeme - - Taşyünü - TS EN 13162
Genişlik b mm 600 +/-1,5% TS EN 822
Uzunluk l mm 1200 +/-2% TS EN 822
Kalınlık d mm 30 40 50 60 80 100 120 T4 * TS EN 823
Kaplama - - Kaplamasız - -
Yangına Tepki Sınıfı - - A1 - TS EN 13501-1
Gönyeden Sapma Sb mm/m azami 5 - TS EN 824
Yüzey Düzlüğü Smax mm azami 6 - TS EN 825
Boyut Kararlılığı Δεd % azami 1 - TS EN 1604
Isıl İletkenlik Beyan Değeri (10 °C) ʎ D mW/mK 0.035 - TS EN 12667/12939
Isı İletim Direnci RD m2.K/W 0.85 1.10 1.40 1.70 2.25 2.85 3.40 - TS EN 13162
Su Buharı Difüzyon Direnci ** µ - 1 - TS EN 12086
Kısmi Daldırma ile Kısa Süreli Su Absorpsiyonu Wp kg/m2 azami 1 - TS EN 1609
Kısmi Daldırma ile Uzun Süreli Su Absorpsiyonu Wlp kg/m2 azami 3 - TS EN 12087
Ambalaj Malzemesi - - PE Film - -
Diğer Bilgiler Sarı Camtülü, Siyah Camtülü ve Al-folyo kaplı olarak da üretilmektedir.
Camtülü kaplı tarafta azami hizmet sıcaklığı 200 °C, Al-folyo kaplı tarafta 90°C’dir.

 * T4: -3% veya -3 mm; +5% veya +5 mm. Eksi toleransta mutlak olarak büyük değer artı toleransta mutlak olarak küçük değer alınır.

** Mineral yünler için teknik literatürden alınan değerdir.

Sıkça Sorulan Sorular ?

Dış cephe kaplamasında kullanılan malzemelerin belli bir standardı var mı?

Binaların Yangından Korunması Hakkında Yönetmelik’ine göre; giydirme cepheli binalarda cephe kaplamalarının yanmaz, ısı yalıtım malzemelerinin ise en az “zor yanıcı" olması gerekir. Ayrıca kullanılan cephe kaplamaları ve ısı yalıtım malzmeleri Türk ve Avrupa standartlarına uygun olmalı, TSE ve CE belgelerine sahip ürünler tercih edilmelidir.

Binalarda dış cephe kaplamalarına yönelik bir denetim yapılıyor mu? Nasıl bir cezai yaptırımı var?

Yapı malzemeleri için, T.C. Çevre ve Şehircilik Bakanlığı’nın yürüttüğü piyasa gözetim ve denetimi uygulaması bulunmakla birlikte, ne yazık ki standartlara uygun olmayan malzemeler büyük projelerde ve toplu konut projelerinde halen kullanılabilmektedir. Etkin bir denetleme mekanizması ve yaptırımlara ihtiyaç vardır.

Yangın yönetmeliğine göre binalarda hangi maddeler yasak ve hangi ürünler doğru?

Sıvalı Dış Cephe Isı Yalıtımı (Mantolama) uygulamalarında ise yüksekliği 28.5 metreye kadar olan “normal binalarda” normal alev alan sınıfta yani en az E sınıfı EPS, XPS ve benzeri köpükler kullanılması müsaade edilir. Ancak “normal binaların” 2 kattan yüksek olanlarında pencere vs. korumasız boşlukların yan kenarlarında en az 15 cm, üst kenarlarında ise en az 30 cm yanmaz malzemeden yangın bariyeri kullanılması mutlaka gerekir. Bu bariyerler camyünü veya taşyünü malzemeden olabilir. Yüksek bina olarak tanımlanan ve yüksekliği 28,5 metre ve üzeri olan binalarda ise ısı yalıtım malzemeleri kesinlikle yanmaz veya zor yanıcı yani “A” sınıfı olmalıdır.

Dış cephe uygulaması yaptıracaklar nelere dikkat etmeli?

Dış cephe uygulamalarında Binaların Yangından Korunması Hakkında Yönetmelik hükümlerine uygun malzemeler seçilmelidir. Yangın güvenliği için sıvalı dış cephe ısı yalıtım sistemi uygulamalarında A1 sınıfı hiç yanmaz “taşyünü” ve “camyünü” kullanımına dikkat edilmesi gerekir. Yüksek binadan daha alçak binalarda plastik esaslı yalıtım malzemelerinin kullanılması durumunda ise yangın bariyerlerinin uygulanıp uygulanmadığı sorgulanmalıdır. Yüksek binalarda kat aralarında yanmaz olarak sınıflandırılan A sınıfı malzemelerin kullanıp kullanılmadığı kontrol edilmelidir. Yüksek sıcaklığa dayanıklı olan A1 sınıfı camyünü ve taşyünü yalıtım malzemelerinin yangın yalıtımında yüksek korunum sağladığı unutulmamalıdır.
Can ve mal güvenliği için yüksek binalarda, giydirme cepheli yapılarda köpük esaslı ısı yalıtım malzemeleri kullanımından kesinlikle kaçınılmalıdır.

Bir binanın en üst katında yaşıyorum, kış aylarında tavanda ve duvarlarda rutubet oluyor. Yalıtım bir çözüm olabilir mi?

Doğru kalınlıkta yapılan ısı yalıtım uygulamaları ile, bina duvarında yoğuşma problemi giderilir ve böylece küf mantar gibi sağlıksız oluşumların önüne geçilir.

Isı yalıtımı ne kadar sürede yapılır?

Uygulama yapılacak yere, zemine ve sisteme göre süre değişmektedir.

Isı yalıtımı zamanla etkisini kaybeder mi? Tekrarlanması gerekir mi?

Malzemeler standartlara uygun bir şekilde üretilmiş, stoklanmış ve uygulanmışsa, ömürleri genel olarak bina ömrü kadardır. Üzeri kaplanmasına gerek olmayan yerlerdeki yalıtım malzemeleri (çatı arasındaki camyünü çatı şilteleri) uygulama alanlarının şartlarına bağlı olarak her yıl kalınlıkları kontrol edilmeli ve azalma olması halinde ilave kalınlıkta uygulama yapılmalıdır.

Maliyeti nedir? Maliyeti neler etkiler?

Yalıtım malzemelerinin maliyetini etkileyen en önemli etken uygulama yapılacak yerdir. Malzemelerin üstünün kaplanması da diğer bir parametredir. Örneğin kullanılmayan bir çatı arasında camyünü çatı şilesinin üstünün örtülmesine gerek olmadığı ve uygulama kolaylığı sebebiyle ekonomik bir şekilde yapılabilmektedir. Bina dışından duvara yapılacak bir mantolama uygulamasında, yalıtım malzemesinin maliyeti, sıva- yapıştırıcı-işçilik-iskele gibi maliyetlerin toplamından çok daha azdır. Enerji tasarrufunu yalıtım malzemesi sağlamasına rağmen diğer malzemelerin kalitesi sistemin uzun süreli sağlıklı korunumunu sağlamaktadır.

EUCEB Nedir?

EUCEB (Mineral Yünler için Avrupa Sertifikasyon Kurulu) 1272/2008 /EC no’lu Avrupa Yönergesine göre kanserojen olarak sınıflandırılmamış mineral yün ürünleri izleyen belgelendirme otoritesidir. EUCEB Belgeli camyünü ve taşyünü, kanserojen olmadığı ispat edilmiş elyaflardır.

EUCEB sertifikası neden önemlidir?

EUCEB Belgeli camyünü ve taşyünü, kanserojen olmadığı ispat edilmiş elyaflardır. Bu nedenle mineral yünler için EUCEB belgesi çok önemlidir. Yılda iki kez, bağımsız numune alma kuruluşu, sertifika sahibi üreticinin tesislerinden numune alarak, bu numuneyi bağımsız bir test merkezine kimyasal bileşiminin analiz edilmesi için göndermektedir. Çıkan sonuçlar EUCEB Kalite Kurulu tarafından kontrol edilmektedir. Ayrıca tesisler her hafta ürettikleri ürüne ait elyafların analiz raporlarını düzenli şekilde EUCEB’le paylaşmakta ve raporlar bağımsız uzmanlar tarafından denetlenmektedir. Bu sayede belge süresince EUCEB garantisi devam etmektedir. EUCEB Belgesi, İzocam Taşyünü ve İzocam Camyünü ürünlerin kullanım ömrü boyunca sağlığa zararsız olduğunu kanıtlamaktadır.
